Capteur Vision Stéreo

  1. Installation :
  • Connecter le capteur avec le câble réseau dans le VLAN 207
  • Connecter votre PC en Ethernet sur le même réseau

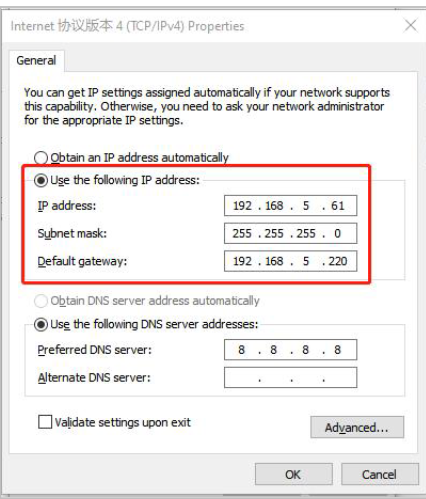

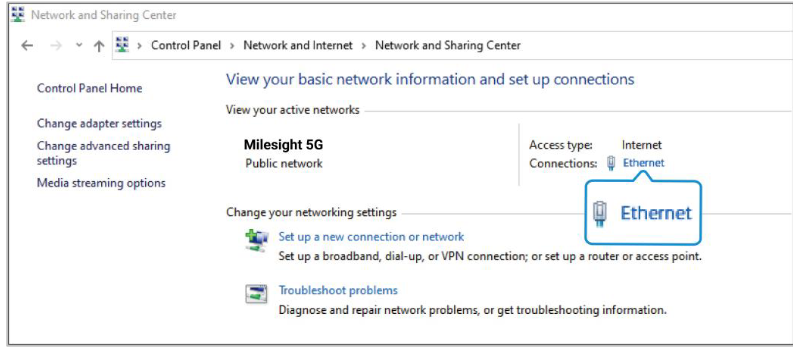

  • Ouvrir le "Panneau de configuration" -> "Réseau et Internet" -> "Centre réseau et Partage"  -> puis cliquer sur Ethernet puis Properties->Internet Protocol Version 4 (TCP/IPv4)  et changer vers l'adressage IP manuel comme suit :

  • image-1751630286754.pngimage-1751630418354.png

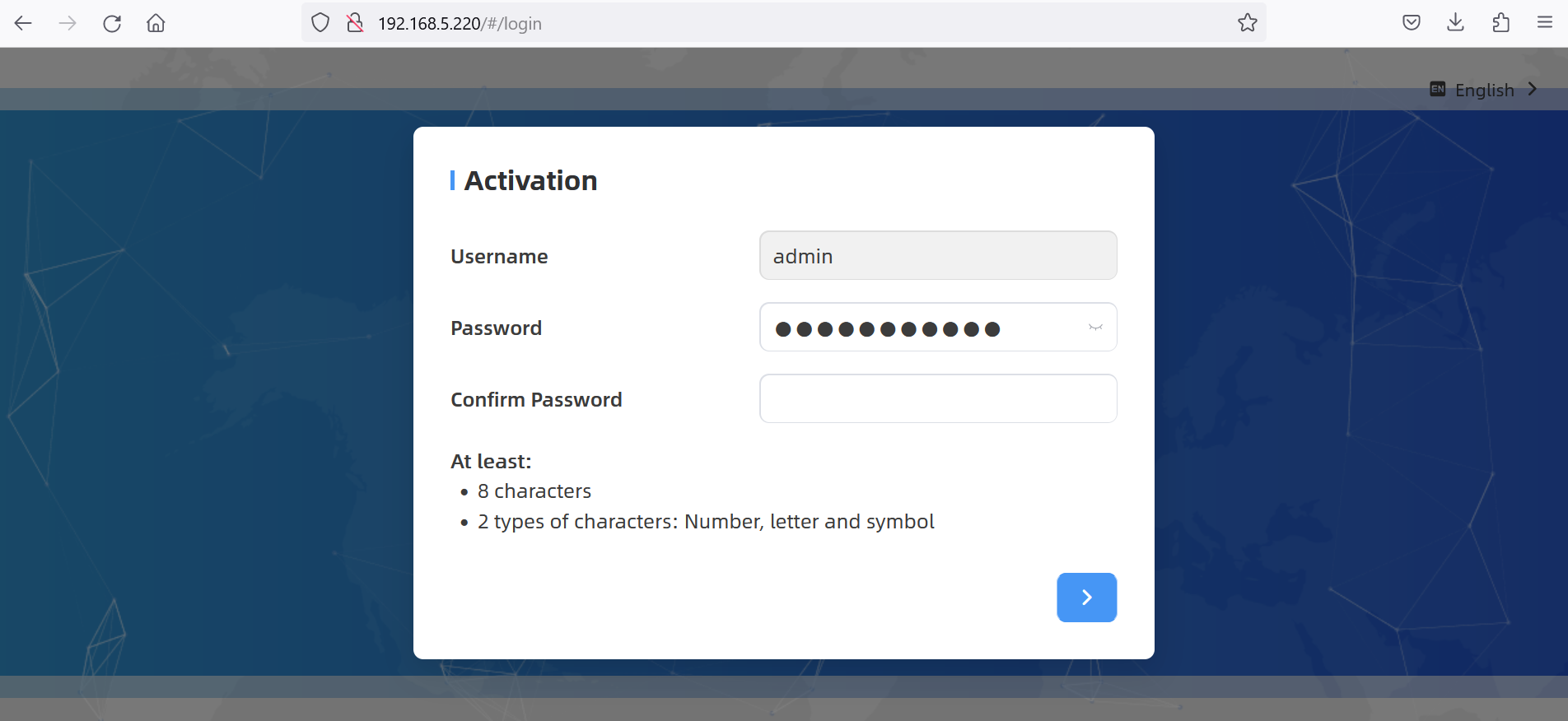

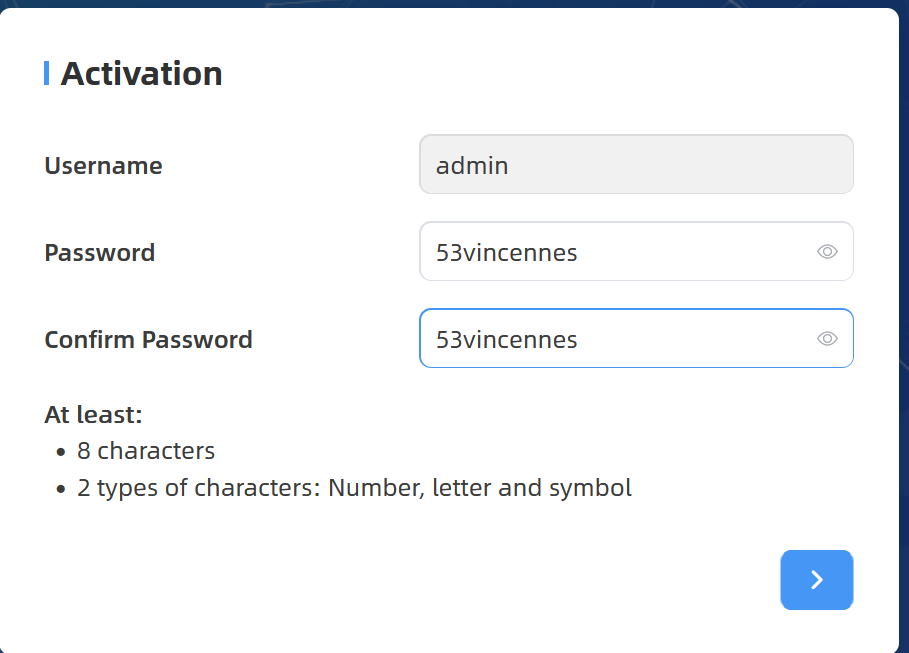

  • Entrez un mot de passe avec les questions de sécurité : *


  • image-1751615606356.png

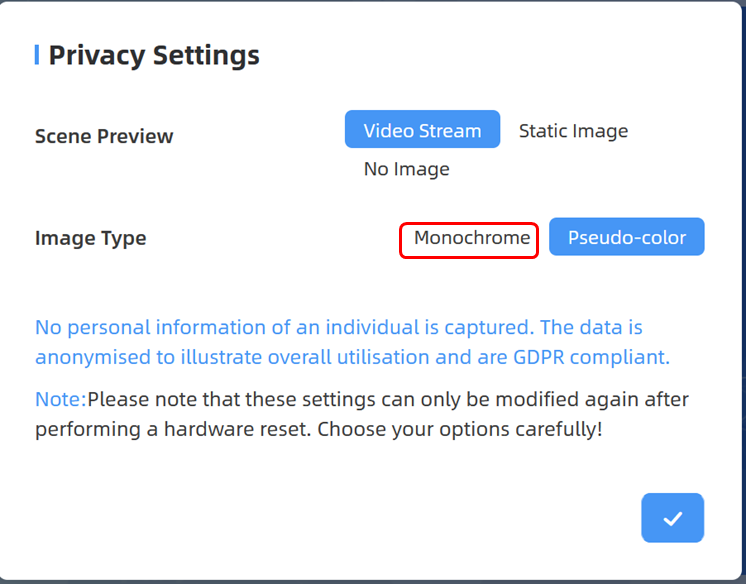

* Sélectionner Monochrome pour une meilleure visualisation de video en temps reel :

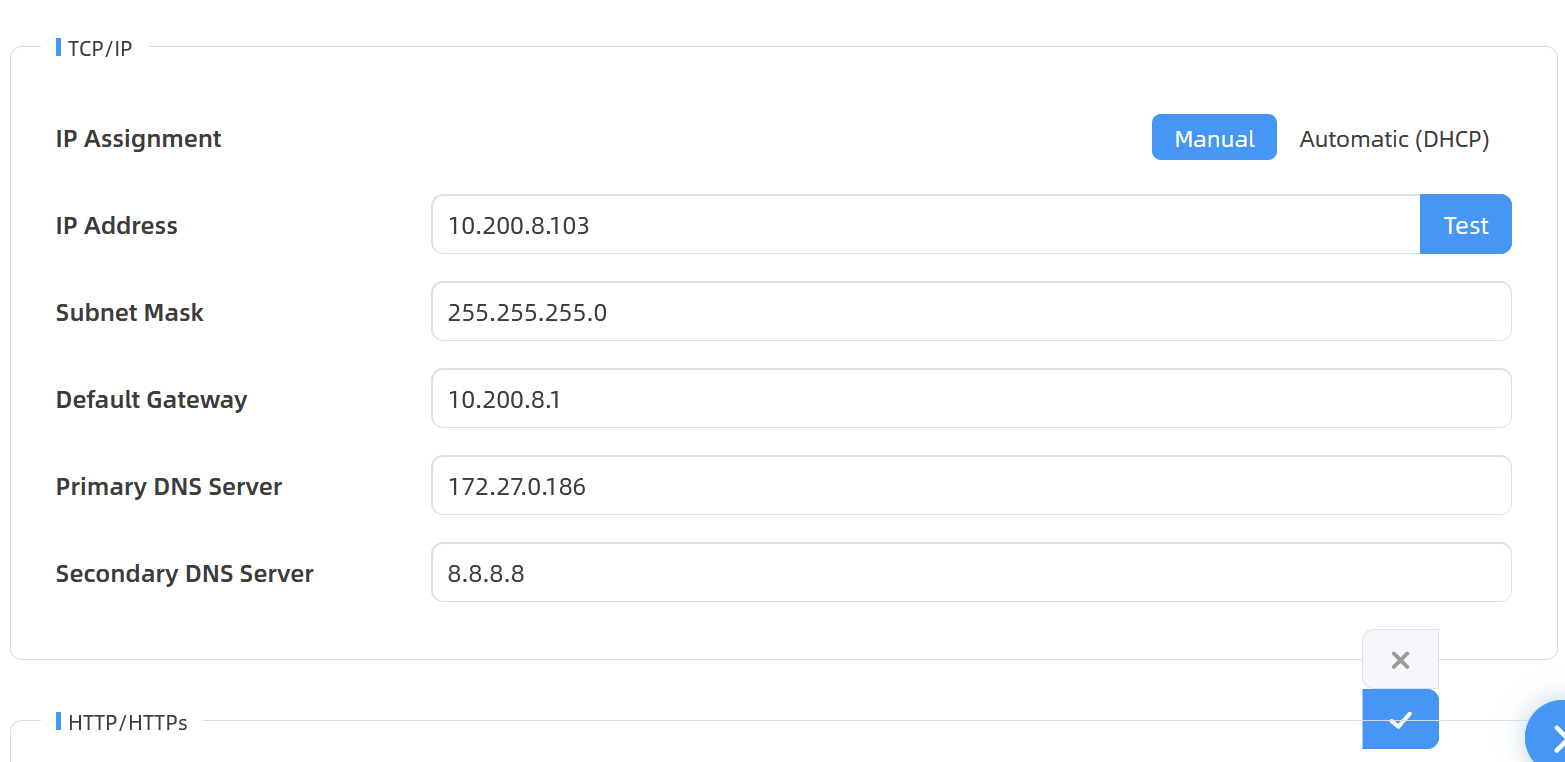

  • Mettez une adresse IP manuel dans le réseau chaufferie comme illustré ci-dessous ( Pour différents capteur Vision Stéreo), changez que "IP Address" :

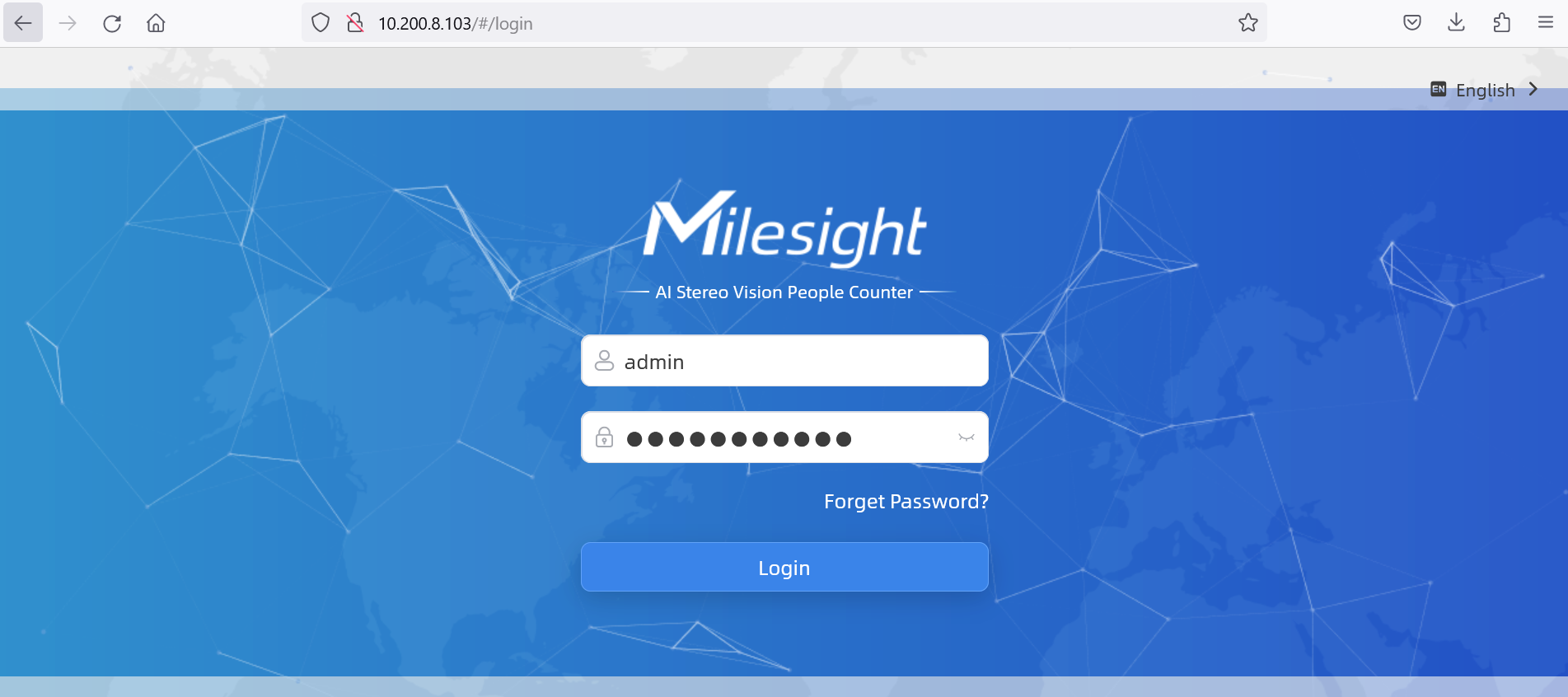

  • Revenir vers le Panneau de configuration pour remettre les paramètres du réseau Ethernet (Adressage automatique) puis se connecter via le nouveau IP du capteur :

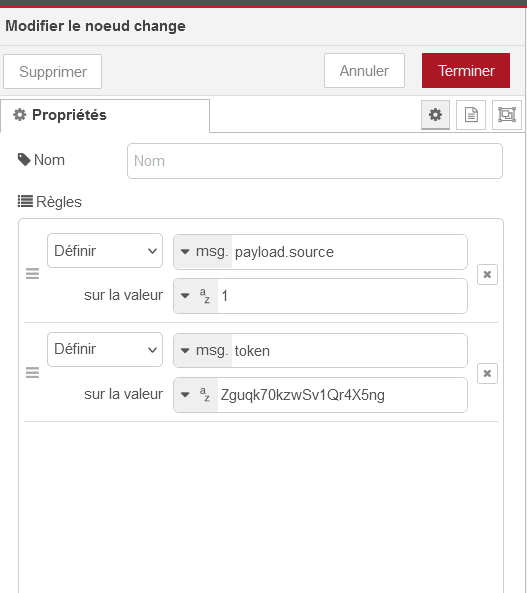

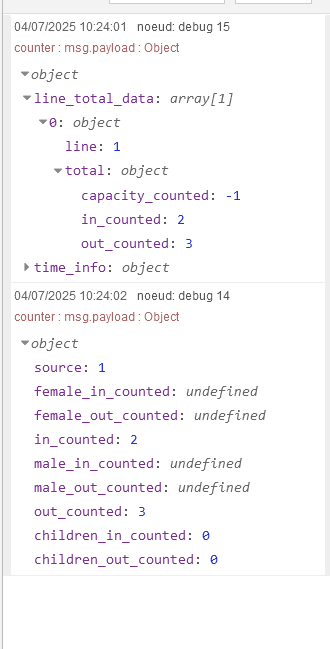

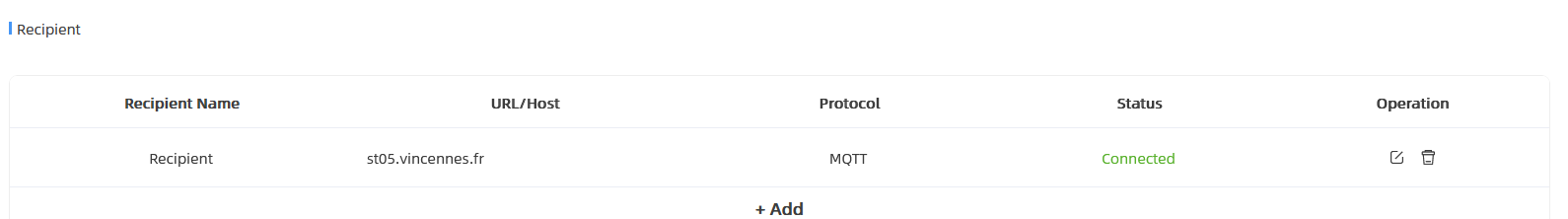

  • Pour remonter les données du comptage on va utiliser MQTT mais en passant par NodeRed par ce que les données sont formatés en JSON du coup il faut définir une fonction du filtrage, en commence par définir le Broker Address, le Port et le Topic comme suit :

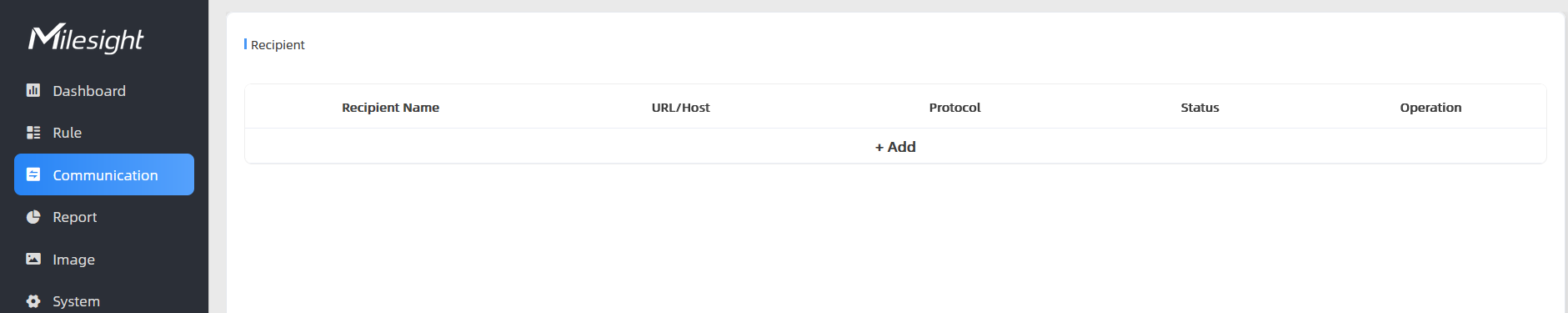

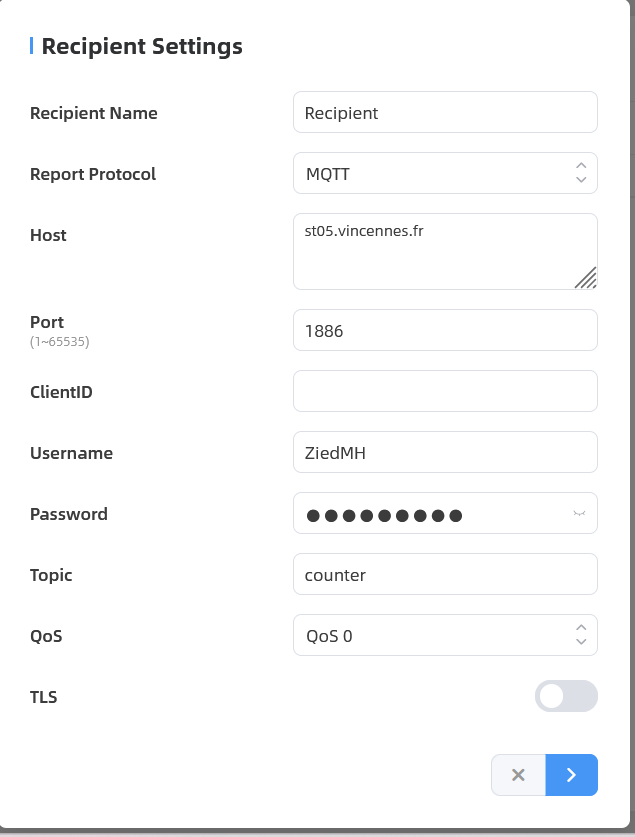

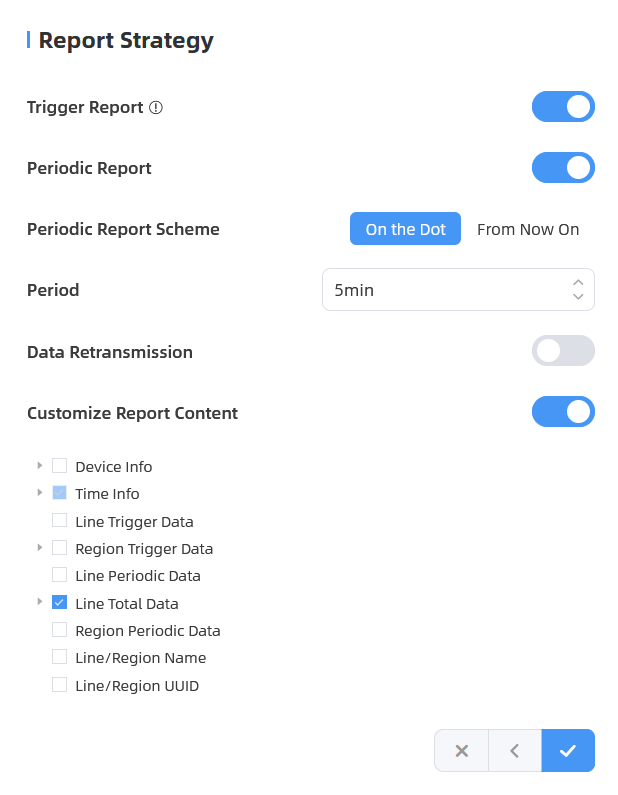

  • Définir la période de publication des données ainsi que le contenu( Pour le cas, on a pas définit une zone de détection ou plusieurs ligne de détection donc on aura besoin que de nombre total des personnes ) :

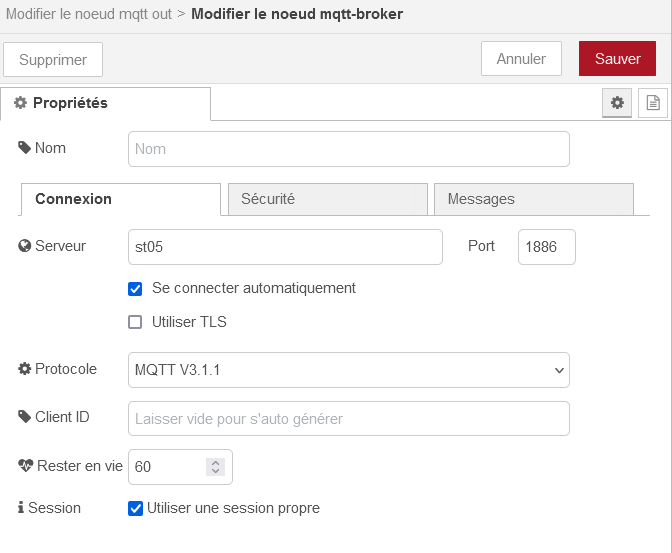

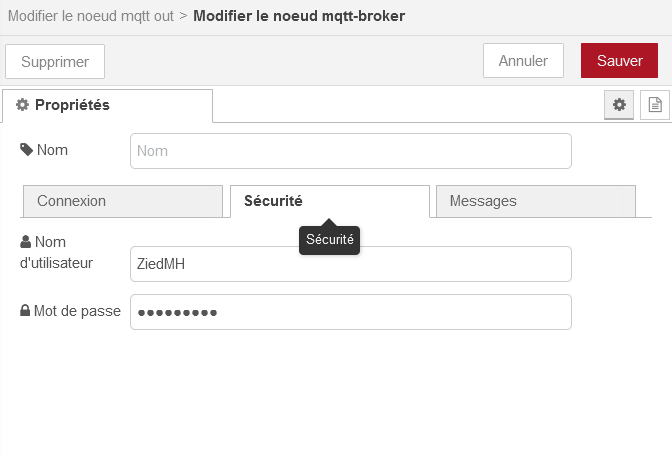

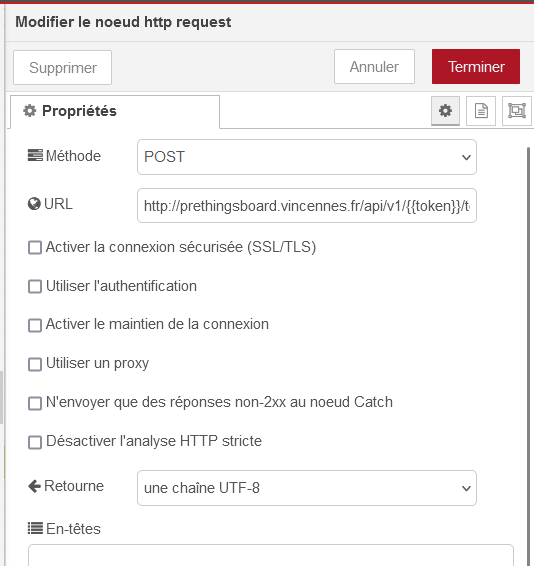

  • Pareil au coté NodeRed, il faut dénir un flux avec un MQTT In et un MQTT Out, mettez le serveur ST05 avec les mêmes infos que vous venez de les définir sur le capteur :





Lien vers Flux NodeRed :
